电缆质量交接耐压试验仪

 变频串联谐振采用的是谐振原理，在系统回路中产生一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，再进行升压，使电容两端的电压达到试验电压。

       通过以上原理和现场的实际试验情况，一般变频串联谐振试验装置试验中的过电压发生于两种情况下，一种是在仪器寻找谐振点，产生谐振电压的过程中；一种是在升压到达试验电压的情况下。

ZSBP-600KVA/400KV变频串联谐振试验装置

1.变频串联谐振试验装置以调整输出频率激发串联谐振.

2.变频串联谐振耐压成套装置包括以下基本部件：

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.600/400变频串联谐振耐压装置中试控股系统功能满足以下试验要求：

110KV电缆,S=300mm2 500m

220KV电缆,S=500mm2 300m

110KV.220KV开关，变压器.刀闸试验。

110KV.220KV开关、主变，GIS试验。

中试控股以下环境条件下能够不影响正常试验：

温度范围：—10～45℃

海拔高度：≤2000m 相对温度：≤90%

3.3系统技术参数如下：

a、输出电压波形：正弦波，波形畸变率≤0.5%

b、输出分辨率：0.1HZ

c、输出频率范围：30～300 HZ

d、额定负载下连续运行时间：30min,且各部件温升≤35K

e、品质因数：30～300

f、不稳定度：0.01%

g、系统测量精度：1.0级

h、输入工作电源：380V、50HZ

i、系统噪声：≤60分贝

3.4系数使用功能：

a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。

b、具备大屏幕显示，可指示：输出电压(有效值)及输出频率等。

c、电缆质量交接耐压试验仪具备试验电压、时间、试验频率范围等试验参数设置功能。

d、具备过压、过流保护功能，并可任意整定设置。

e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。

f、具备掉电保护功能。

g、具备过热保护功能。

h、具备零值保护功能，系统和变频电源只能零启动、零退出。

i、具备各种数据打印功能。

j、具备系统故障自诊断功能。

三、本装置特点：

1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

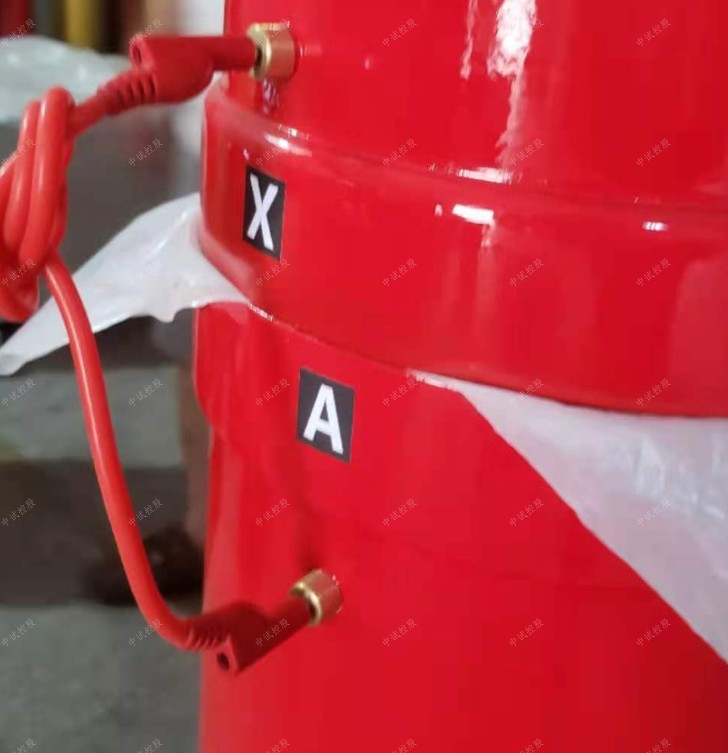

3、电抗器可任意组合串联或并联。

ZSBP-600KVA/400KV变频串联谐振试验装置在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。
