配网小型断路器级差试验测试仪

时间：2021-07-23

配网小型断路器级差试验测试仪

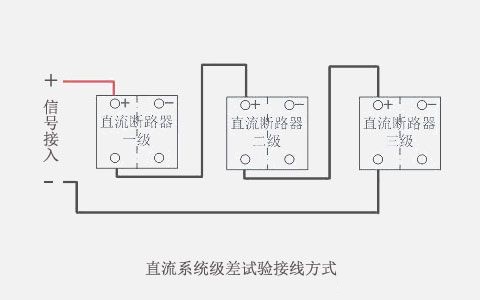

目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级直流断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其他直流保护电器动作不匹配带来的隐患，国电电网公司规定，对于新装或正在运行的直流保护电器，必须保证其直流回路级差配合的正确性。DL/T5044-2014《电力工程直流技术设计规程》规定，ZSMDJ-800直流系统级差配合测试仪变电站直流系统中的直流断路器的级差配合方案应满足选择保护的要求。《国家电网公司十八项电网重大反事故措施》第5.1.1.10条：变电站馈出网络应采用辐射型供电方式，严禁采用环状供电方式。第5.1.1.15条：除蓄电池出口总熔断器外,逐步将现有运行的熔断器更换为直流专用断路器，当直流断路器与蓄电池组出口总熔断器配合时，应考虑动作的不同，对级差作适当调整。中试控股《国家电网公司防止变电站全停十六项措施》第8.3.1条规定：对新建或改造的变电站直流系统应在投运前由施工单位做直流断路器（熔断器）上下级级差配合试验，合格后方可投运。保护电器如何正确选型及上下级之间选择保护的配合问题，直接关系到能否把直流电源的故障限制在小范围内，这对防止事故扩大和设备严重损坏至关重要。

技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；最小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg

特点
高精度、高性能、高速数据采集卡，多通道并行采集存储
可预设短路电流、进行短路测试校验级差配合的选择
可通过带载小电流预估支路的短路电流
可查表计算级差配合概率预估值
可显示短路动作电流、弧前时间、灭弧时间及开关分断曲线
负载调节采用大功率纯电阻负载，线度好、精度高
输出控制采用多级高电压大电流直流接触器，灭弧能力强，安全高
ZSMDJ-800直流系统级差配合测试仪装置具有自动“短通”软件延时和人工急停两种保护模式，安全可靠
具有线路电阻预估和可控电流测控两种工作模式
PC机操作软件，可视化图形界面，数据库管理系统，随时查阅记录和报告

功能特点：

整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式，提高系统的安全和便捷性。
1、采用100M数据采集卡，VC开发平台，采样速率高，准确可靠。
2、计算机控制，全汉化图形界面，操作简单，使用方便。
3、具有小电流预估和短路校验两种工作模式。
4、纯大功率电阻负载，线度好，精度高，输出调节采用了大功率开关管以实现无触点调节。
5、可存储大量数据（具体视硬盘容量而定），实现电子存档；报表打印输出，历史记录快速查找，方便分析。
