串-并联法

ZSBP-54KVA/54KV变频串联谐振成套试验装置当试验电压较高、被试品电容量较大时,采用上述两种方法都难以满足试验要求,主要是试验设备难以满足要求:一是合适的高电压大容量的电抗器一般单位都不具备;二是不同长度的电缆电容量不相同,需要的电抗器也不一样,即使是可调电抗器也往往由于可调范围有限而难以满足试验要求。中试控股因此仅靠配备合适的电抗器来满足试验要求就比较困难,所以国内外进行长电缆交流耐压试验一般均采用串、并联调频谐振方式。

                 变频串联谐振串-并联谐振的等效电路

如图3所示,10kv高压电缆耐压测试仪在试验回路中串入电抗器产生串联谐振来提高被试品试验电压,在被试品两端并联电抗器使被试品电容电流大部份由电抗器来补偿,从而使通过串联电路中电抗器的电流大为减少,从而降低试验对电抗器、试验变压器的要求。采用调频电源装置来改变试验频率使ω0L =1ω0C,使试验回路产生谐振。这样试验设备就比较容易满足试验要求。

举例来说，如一条110kV交联电缆长为2km，其每km的电容量为0.12μF,每一相电缆总电容量大约为0.27uF,采用的补偿电抗器为4个并联,中试控股每个电抗器的电感量为200H左右,串联电抗器电感也为200H左右, 在电抗器1串4并的串并联谐振接线情况下,通过变频电源尽量使试验频率接近于50Hz,计算的试验频率大约为48-45Hz,计算被试品电力电缆的电容电流大约为9.04A, 4个电抗器补偿电感电流为7.23A,每个补偿电抗器通过的电流不到2A,而串联回路中的电抗器电流仅为1.81A,这样每个电抗器只需要耐压150kV电流大于2A;升压变压器的变比为K=18 000V/400V=45,输出电压为18kV,电流也只需要2A就能满足试验要求。

注:在电缆芯导体和金属屏蔽层间施加试验电压110kV,持续5min,试验结果全部通过。

 1)从试验中可以看出,“串-并联谐振法”实质上仍然是串联谐振。这次试验主要还是利用L- C谐振原理·中试控股与传统的串联谐振不同之处在于,电抗器L不是简单的与被试品电力电缆电容Cx构成串联谐振,而是与电抗器L1-L4和被试电缆电容Cx的并联回路产生串联谐振,谐振电压为Uc。并联电抗器L1-L4主要起补偿作用。

 2)由于有了L1-L4的补偿作用使得流过励磁变压器高压侧及串联电抗器L上的电流I减小电抗器L的体积和重量将大大减轻以及励磁变压器容量也将大大减少相对提高了调频谐振装置的带负载能力。使得原本很难进行的试验项目,相对变得容易。

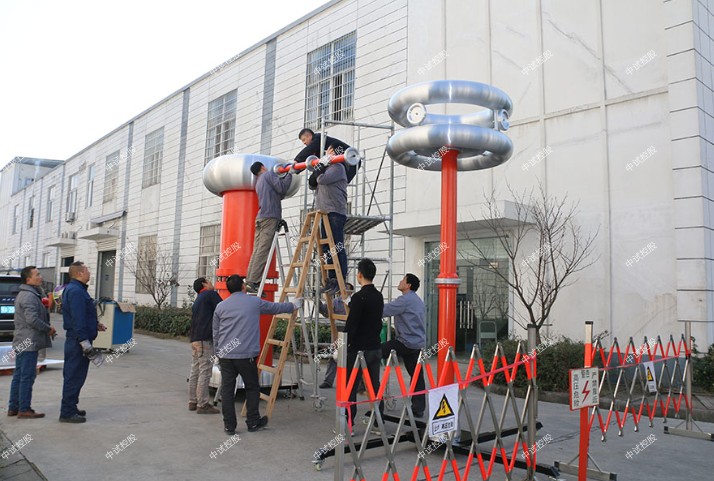

ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
一、适用范围
10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

二、中试控股系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  54KVA；
  3、输出电压：    54KV，
  4、输出电流：   1A，2A，
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、10kv高压电缆耐压测试仪系统配置及具体参数
1、变频控制电源6KW                1台
a) 中试控股变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  6KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  24A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) ZSBP-54KVA/54KV变频串联谐振成套试验装置变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 中试控股励磁变压器6KVA            1台
a) 额定容量:    6KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    40Kg ;
3、高压电抗器 DK-27/27      2台
a) 额定容量：   27KVA
b) 额定电压：   27KV
c) 额定电流：1A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 35Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   60/0.003              1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、检验
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）中试控股负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）直流电阻测量
2）电感量测量
3）10kv高压电缆耐压测试仪交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
      4、中试控股成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）ZSBP-54KVA/54KV变频串联谐振成套试验装置噪音小于60dB；
