10kv高压柜测试仪
技术措施:一)、标准技术规范的选取1 《电力设备交接和预防性试验规程》(广西电网公司企业标准2009版)、2 《电气装置安装工程电气设备交接试验标准》(GB50150-2006)3 《高压电气设备试验方法》;4 《中试控股电业安全工作规程(发电厂和变电所电气部分)》;5 《电力工业技术监督标准汇编》电气绝缘分册;
二)ZSBP-54KVA/54KV变频串联谐振成套试验装置试验步骤和计划安排
1.试验前的准备工作:
(1)、施工所需要用的工器具、安装材料准备充分,并做好检查(2)、办理好施工工作票,做好安全技术交底
(3)、当天参加施工的所有人员和有关负责人应提前到现场做好准备工作(4)、施工电源
施工用电源箱内的开关要接成三相五线制,从施工用电源箱接电源使用前,必须用万用表测量电源,确保开关下端没有电时才能接上电源线。所有用电器具要求有良好接地。
2.试验步骤: (1)、检查电缆线路的相位 电缆线路的两端相位应一致并与电网相位相符合。
(1)、测量绝缘电阻(先将两侧电缆头表面的油污和灰尘擦拭干净) 应采用5000V兆欧表测量,其阻值规范中未作规定。正常情况下新电缆阻值均在10000MΩ以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻。外护套及内衬层使用500V绝缘电阻测试仪测试其对地电阻,数据参照试验交接规程。
(3)、交流耐压试验
3.110kv高压柜测试仪试验前确保相位是否正确,拉好警戒线做好安全措施,电缆另外一头拉好警戒线,派专人监护严禁他人进入。无关人员撤离试验现场。
3.2 使用2500V绝缘电阻测试仪,测试准备耐压的相位记录好数据。
3.3 接好仪器线,确保接地线正确。对单相开始耐压,其他相位和外护套及内衬层接地。耐压电压根据规程做2.5倍U0。耐压时间为60分钟。耐压过程中,不应发生闪络及放电现象。耐压结束切断电源,并使用放电棒放电完毕后,测试耐压后的绝缘电阻不应有明显下降,做好记录。
三)质量保证措施
1、严格按照规程规范及设计要求进行施工;各施工点按照相应规程列出质量标准。2、加压前认真检查试验接线、表计倍率、量程,调压器零位及仪表的开始状态均正确无误。

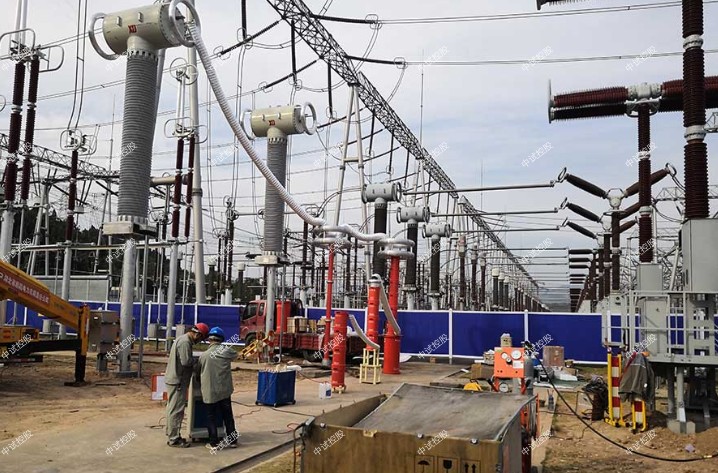

ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
一、适用范围
10kV/300mm2的电缆,长度1km,电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
35kV/300mm2的电缆,长度0.5km,电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。
二、中试控股系统主要性能及参数
1、电源电压: 220V±10%、50Hz;
2、额定容量: 54KVA;
3、输出电压: 54KV,
4、输出电流: 1A,2A,
5、输出电压波形: 正弦波;
6、输出电压波形畸变率: ≤0.5% ;
7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;
8、输出频率范围: 30~300Hz ;
9、品质因数: ≥30
10、10kv高压柜测试仪系统噪声: ≤60db
11、中试控股系统测量精度: 1.0级
12、频率分辨率: 0.01Hz
13、频率不稳定度: ≤0.05%
14、环境温度: -25℃~ +55℃
相对湿度: ≤90%
海拔高度: ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18 具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、系统配置及具体参数
1、变频控制电源6KW 1台
a) ZSBP-54KVA/54KV变频串联谐振成套试验装置变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 6KW
c) 工作电源: 交流220V、50Hz 。
d) 输出电压: 0~250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流: 24A
g) 输出波形:正弦波, 波形畸变率:≤0.5%
h) 频率调节范围: 30~300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 10kv高压柜测试仪变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保 护 :具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
O) 重 量: 16Kg
2、 中试控股励磁变压器6KVA 1台
a) 额定容量: 6KVA
b) 输入电压: 250V
c) 输出电压: 1.75KV;3.5KV;
d) 工作频率范围: 30~300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构: 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求;
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;
内置过电压保护,防止击穿反击。
h) 重 量: 40Kg ;
3、高压电抗器 DK-27/27 2台
a) 额定容量: 27KVA
b) 额定电压: 27KV
c) 额定电流:1A
e) 品质因素: Q≥30
f) 结 构: 干式;
g) 重 量: 35Kg/台
h) ZSBP-54KVA/54KV变频串联谐振成套试验装置连续运行时间:≥ 1小时
4、 电容分压器 60/0.003 1台
a) 额定电压: 60KV
b) 工作频率: 30~300Hz
c) 分 压 比: 1000:1
d) 分压比误差: ≤1%,
e) 测量精度: 交流有效值1.0级
f) 中试控股介质损耗: tgδ≤0.5% ;
g) 重 量: 10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、检验
1、变频电源
1)绝缘电阻测试
2)耐压试验:2000V,1分钟
3)负载试验:在满负荷下,各器件的温升不大于45K 。
2、励磁变压器
1)直流电阻测量
2)变比测量
3)空载电流及空载损耗
4)短路阻抗和负载损耗
5)绝缘电阻测试
6)温升试验:额定容量下运行60min,温升不大于65K
3、电抗器试验
1)直流电阻测量
2)电感量测量
3)交流耐压试验
温升试验:额定容量下运行60min,温升不大于65K
4、中试控股成套装置试验
(1) 耐压试验:1.1额定电压下,耐压1min;
(2) 短路试验:电压为0.5U,0.8U,1.0U的条件下,将高压输出突发短路3次,保护装置可靠动作,各单元完好。
(3)噪音小于60dB;
ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
一、适用范围
10kV/300mm2的电缆,长度1km,电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
35kV/300mm2的电缆,长度0.5km,电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。
二、中试控股系统主要性能及参数
1、电源电压: 220V±10%、50Hz;
2、额定容量: 54KVA;
3、输出电压: 54KV,
4、输出电流: 1A,2A,
5、输出电压波形: 正弦波;
6、输出电压波形畸变率: ≤0.5% ;
7、允许连续工作时间:额定输出电流下持续运行时间为60分钟;
8、输出频率范围: 30~300Hz ;
9、品质因数: ≥30
10、系统噪声: ≤60db
11、系统测量精度: 1.0级
12、频率分辨率: 0.01Hz
13、频率不稳定度: ≤0.05%
14、环境温度: -25℃~ +55℃
相对湿度: ≤90%
海拔高度: ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18 具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、系统配置及具体参数
1、变频控制电源6KW 1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 6KW
c) 工作电源: 交流220V、50Hz 。
d) 输出电压: 0~250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流: 24A
g) 输出波形:正弦波, 波形畸变率:≤0.5%
h) 频率调节范围: 30~300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保 护 :具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
O) 重 量: 16Kg
2、 中试控股励磁变压器6KVA 1台
a) 额定容量: 6KVA
b) 输入电压: 250V
c) 输出电压: 1.75KV;3.5KV;
d) 工作频率范围: 30~300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构: 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求;
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变;
内置过电压保护,防止击穿反击。
h) 重 量: 40Kg ;
3、高压电抗器 DK-27/27 2台
a) 额定容量: 27KVA
b) 额定电压: 27KV
c) 额定电流:1A
e) 品质因素: Q≥30
f) 结 构: 干式;
g) 重 量: 35Kg/台
h) 连续运行时间:≥ 1小时
4、 电容分压器 60/0.003 1台
a) 额定电压: 60KV
b) 工作频率: 30~300Hz
c) 分 压 比: 1000:1
d) 分压比误差: ≤1%,
e) 测量精度: 交流有效值1.0级
f) 介质损耗: tgδ≤0.5% ;
g) 重 量: 10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、中试控股检验
1、变频电源
1)绝缘电阻测试
2)耐压试验:2000V,1分钟
3)负载试验:在满负荷下,各器件的温升不大于45K 。
2、励磁变压器
1)直流电阻测量
2)变比测量
3)空载电流及空载损耗
4)短路阻抗和负载损耗
5)绝缘电阻测试
6)温升试验:额定容量下运行60min,温升不大于65K
3、电抗器试验
1)直流电阻测量
2)电感量测量
3)ZSBP-54KVA/54KV变频串联谐振成套试验装置交流耐压试验
温升试验:额定容量下运行60min,温升不大于65K
4、中试控股成套装置试验
(1) 耐压试验:1.1额定电压下,耐压1min;
(2) 短路试验:电压为0.5U,0.8U,1.0U的条件下,将高压输出突发短路3次,保护装置可靠动作,各单元完好。
(3)噪音小于60dB;
