220KV变电站一二次设备试验仪器

什么是变电站
分类

一类变电站。是指交流特高压站，核电、大型能源基地（300万kw及以上）外送及跨大区（华北、华中、华东、东北、西北）750/500/330kV变电站。

二类变电站。中试控股是指除一类变电站以外的其他，750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。

三类变电站。是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站。

四类变电站。是指除一、二、三类以外的35kV及以上变电站。

一文了解什么是变电站

设备

1、中试控股一次设备一次设备指直接生产、输送、分配和使用电能的设备，主要包括变压器、高压断路器、隔离开关、互感器（电流互感器、电压互感器）、母线、避雷器、电容器、电抗器等。

2、二次设备变电站的二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备，它主要由包括继电保护装置、自动装置、测控装置、计量装置、自动化系统以及为二次设备提供电源的直流设备。

一文了解什么是变电站

220KV变电站一二次设备试验仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

220KV变电站一二次设备试验仪器新建变电站电气部分要做哪些试验项目

一、主变试验
1、电力变压器试验
A、绕组直流电阻测量
B、变比测试误差测量
C、介质损失角测量
D、一分钟直流泄漏测量
E、短路阻抗测量
F、低电压空载
2、电力变压器有载分接开关试验
A、电力变压器有载分接开关切换试验
3、变压器电容式套管试验
A、绝缘电阻
B、介质损试验
4、电力变压器交流耐压试验
A、外施耐压试验
B、耐压后绝缘电阻测量
二、站用变试验
1、绝缘电阻及吸收比、极化指数测量
2、变压比误差及联结组别测量
3、绕组直流电阻测量
4、低电压空载及短路试验
5、绕组及套管的工频耐压试验
三、SF6断路器试验
1、绝缘电阻及耐压试验
2、导电回路接触电阻测试
3、操作线圈及其动作电压测试
4、机械特性时间测试
5、微水测试及密封性试验
四、35KV断路器试验
1、绝缘电阻
2、导电回路电阻、耐压
3、分合闸时间、同期测量
4、动作电压
五、110KV主变电流互感器试验
1、绝缘电阻
2、变比测试
3、二次线圈直流电阻
4、极性检查
5、励磁特性试验
6、耐压
六、110KV干式电流互感器试验
1、绝缘电阻测量及工频耐压试验
2、极性检查
3、电流比检查及二次直阻测量
4、励磁特性
5、一次直流电阻测量
七、35KV电流互感器试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
6、局部放电测试
八、零序流变试验
1、绝缘电阻
2、电流比检查及二次直阻测量
3、极性及一次直流电阻测量
4、励磁特性试验
5、耐压
九、电磁式电压互感器试验
1、绝缘电阻、介损及交流耐压试验
2、直流电阻测量
3、极性检查
4、变比检查
5、励磁特性及空载损耗试验
十、35KV母线压变试验
1、绝缘电阻
2、一次、二次绕组直流电阻、局放
3、变比误差
4、励磁特性及空载损耗
5、工频交流耐压
十一、氧化锌避雷器试验
1、GIS
A、绝缘电阻测量
B、交、直流泄漏电流及参考电压测量
C、放电计数器及漏电电流表检查
2、其余的
A、绝缘电阻测量
B、直流参考电压、泄漏电流及交流参考电压测试
C、持续运行电压下全电流计阻性电流测试
D、避雷器监测器测试
十二、高压隔离开关试验
1、绝缘电阻
2、导电回路电阻
十三、接地电阻测试及导通试验
十四、GIS回路电阻测试试验
十五、GIS微水测试试验
十六、GIS密度继电器校验
十七、电容器试验
1、铭牌及安装位置
2、试验日期及电气情况
3、电容量及绝缘电阻测量
十八、干式电抗器试验
1、铭牌及主要技术参数
2、试验日期及天气情况
3、支柱绝缘子绝缘电阻测量及工频耐压试验
4、绕组电流电阻及电感测量
十九、电力电缆实验报告
1、绝缘电阻测量及耐压试验
2、两端相位一致、与电网相位一致
二十、温度表校验
二十一、交流耐压试验
1、110KV GIS交流耐压试验
A、绝缘电阻
B、交流电压
2、母线设备试验
A、绝缘电阻测量及工频耐压试验
3、中试控股35KV开关室母排交流耐压试验
A、绝缘电阻
B、交流耐压
C、两端相位一致、与电网相位一致
二十二、变压器油化报告
1、1#主变有载调压
2、2#主变有载调压

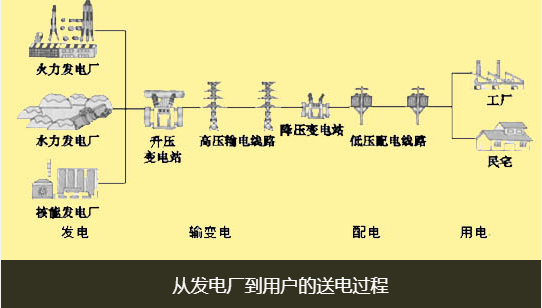

220KV变电站一二次设备试验仪器变电站其实就是一个转换电压的枢纽，但不是单一变压器那样简单，主要是实现把高的电压转化成低的电压、或把低的电压转换成高的电压的，达到转换电压传输电压的目的，基本上电厂发出来的电要经过线路传输、变电站、线路传输到目的地，你的项目一定是个综合项目，规划全，有变电站一块，说明他的重要，因为他就是为了要给周围设施供电，家里用的是220V的电，一般工厂或设施用到380V的电，你注意观察在社区或办公地，会看到一些变压器，变压器的作用就是转换电压，只是社区的变压器是将6kV或10kV（10千伏特）的电变成380V的，这是日常用电的电压等级，从电厂输出的电经过升压达到500千伏特、330千伏特、220千伏特向外输出，到达一定距离的变电站实现降压输出，从500降到330到220到110到35到10（单位是千伏）变电站前面会加个电压等级如：你说的110千伏**变电站，他的命名110是代表电源侧的（来电方）的电压等级，万目前国内500、330、220、都是主要的枢纽变电站，电压也高越代表技术越成熟，电在传输的过程中损耗少，一个终极枢纽变电站，来电后经过变压，以500万伏为例，变电站变压后输出好几条330，或220 的主要线路，组建成好几座的330和220的枢纽变电站，这些电压等级的变电站在国内以至于国外都是主要变电站（一个失电会导致电网大面积瘫痪）220一下以（63）110千伏变电站为主，向下有（20）35kV变电站，35的变电输出基本就是10或6千伏的线路了。

   220KV变电站一二次设备试验仪器变电站电器设备交流耐压谐振装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

    变电站电器设备交流耐压谐振装置，该系列耐压装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

特征：

1、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

2、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

3、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

参数：

 220KV变电站一二次设备试验仪器最大试验容量：1000KVA及其以下

 中试控股工作制：满功率输出下,一次连续工作时间15min

 品质因数：30～90

 频率调节灵敏度：0.1Hz,不稳定度＜0.05%

 工作电源：380/220V±15%/50Hz±5%

 额定输出电压：0～500KV（AC有效值）及其以下

 输出频率：20～300Hz

欧式箱式变电站高压配电装置，从进线方式上分为：终端型、还网型两种；从进线方位上分可分为：从箱体顶部架空进线（传统箱变用此法较多）和利用高压电缆沟从地下进出线，这是现代设计较为普遍的采用方法。
    目前采用以SF6气体为灭弧介质的SF6系列负荷开关较多,其成本高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等，但一般都装有带电显示器；操作机构一般为手动，也有电动操作的。带熔断器的，当回路出现短路故障能自切断开关，保护电路及变压器、开关等设备。
       中试控股还有以真空为灭弧介质的真空开关，这类开关可以单独使用、也可与熔断器配用，还可与SF6系列负荷开关串接使用，不过这样将使成本增大，如用户无特别要求不须这样使用。 　　

高压计量：高压配电装置中，如用户有高压计量要求的，还须设置高压计量柜。 　　

我国各地供电部门，对高压或低压计量问题没有统一的要求。西北地区供电规程规定：变压器容量大于160KVA时，必须采用高压计量；高压计量柜开关必须由供电部门控制。北京、天津等华北地区供电部门则认为：箱式变电站计量应以低压侧为好，这样，中试控股可以提高供电可靠性，减少高压计量带来的不稳定因素，对变压器本身的损耗，可折算成，由用承担。

       220KV变电站一二次设备试验仪器箱式变电站高压计量柜的结构一般由：CT、PT、及计量表计，遥控、遥测装置等构成。
