110kV变电站工程验收工作用到的调试仪器

变电站一次设备和二次设备分别包括哪些？
一次设备主要有：
主变压器及其附属设备，GIS设备，中试控股开关柜设备，接地变压器，站用变压器，动态无功补偿装置。

其他附属设备如：中性点接地隔离开关、中性点避雷器、零序电流互感器等。

110kV变电站工程验收工作用到的调试仪器二次设备有：

1、综合自动化设备：其中包括线路保护测控柜，中试控股主变压器保护测控柜，电能计量屏，频率电压紧急控制装置，电能质量监测柜，二次安防设备，电力调度数据网接入设备柜，升压站微机监控系统，电压无功控制装置。

2、一体化电源系统：其中包括直流电源成套装置，交流不间断电源（UPS）。

3、通信设备：光端机，综合配线柜，程控调度换机，数据通信网设备等设备。

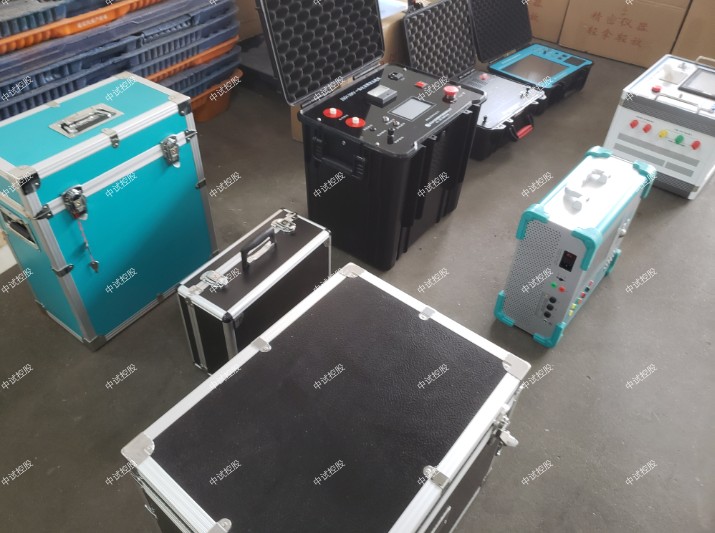

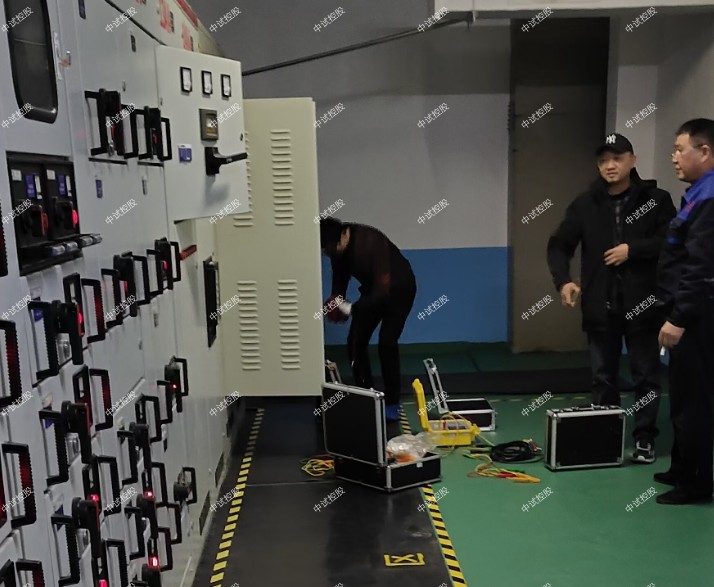

110kV变电站工程验收工作用到的调试仪器中试控股ZS系列
一、ZS高压发生设备
1、直流高压发生器
直流高压发生器
2、工频耐压试验装置
工频耐压试验装置
3、变频串联谐振试验成套装置
4、感应耐压试验装置
二、ZS电气测量仪器
1、高压介质损耗测试装置
2、回路电阻测试仪
3、互感器伏安特性测试仪
4、接地电阻测试仪
5、电容电感测试仪
6、接地导通测试仪
7、变压器直流电阻测试仪
8、变压器变比测试仪
9、变压器绕组变形测试仪
10、有载分接开关测试仪
11、断路器特性测试仪
12、氧化锌避雷器阻性电流测试仪
13、三相继电保护测试仪
14、雷击计数器校验仪
15、绝缘电阻测试仪
三、ZS油、气试验仪器
1、SF6检漏仪
2、SF6气体微水测试仪
三、ZS常用仪器仪表
1、兆欧表
2、兆欧表
3、数字式双钳相位伏安表

110kV变电站工程验收工作用到的调试仪器异频介质损耗测试仪操作步骤

1. 测量前准备：
        1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。
        2）正接线时：将高压电缆插头插入后门HV插座中，将高压电缆接地端头接入接地柱中，中试控股将另一端的红色鳄鱼夹夹到被测试品的高端引线上，红色鳄鱼夹与黑色鳄鱼夹并联使用。将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端或末屏等，黑色夹子接地或悬空或接屏装置。
        3）反接线时：中试控股将高压电缆插头插入后门HV插座中，将高压电缆接地端头接入接地柱中，将另一端的红色鳄鱼夹夹到被测试品的高端引线上，黑色夹子悬空或接屏装置。Cx插座不用。
2. 打开电源开关，计算机进行自检，若地线接好，液晶屏显示中文主菜单如图16所示。若没接地线或地线不良则显示“检查接地”。
3. 菜单选择：
        1）按“功能”键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图16所示。
        2）在光标当前所示项目，按“增大”、“减小”键可进行该项菜单的变更，串联谐振试验装置，并循环指示，流程见图17所示。
        3）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

4. 测试：
        110kV变电站工程验收工作用到的调试仪器打开开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。中试控股测试过程中显示的画面如图18（正接线，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图19所示，此时光标指示打印机图标，按确认键打印报告。

测量结果的意义如下：
        tgδ：试品的损耗因数tgδ值
        CX：测量的电容值
        V：施加电压值
        I：试品流过的电流
        F1，F2：试验频率
        打印结束后，关闭电源开关，测试完毕。

参数设置值为上次试验的设置值，检查、修改使其与当前被试品一致，本仪器提供两种温度校正算法：温度系数法和国标公式法，这两种算法的公式见后面附录。
        在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。
6、谐波试验过程介绍
        空载试验时，中试控股由于变压器铁芯的厉磁曲线是非线性曲线，通过变压器的空载电流将有一定的谐波分量，谐波分量的多少与试验电源的容量有关。谐波试验即是在做完空载试验或负载试验后，不改变试验接线的情况下，测量此时通过变压器的电压、电流的谐波分量的情况。
        1)先按前述的过程进行空载试验或负载试验，试验完成后，不改变接线与调压器输出电压，在系统的主界面上选择谐波试验，将出现下面的谐波分量列表页面：

110kV变电站工程验收工作用到的调试仪器列表中的值为各谐波分量相对于基波的百分比，本系统共分析到第31次谐波，第一个页面显示1~9次谐波的相对值，按“↑”“↓”键可以进行上下翻页以显示其他谐波分量的值。
        页面最下方一栏显示所有谐波的和相对于基波的百分比。
