220KV变压器容量特性测试仪

变压器的空载试验和短路损耗都可以使用变压器容量特性测试仪进行，其测试结果完全符合GB1094．1-2003《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》有关变压器试验标准的规定。

变压器空载试验是在变压器的任意一侧绕组(一般是低压绕组)施加有正弦波形和额定频率的额定电压，中试控股在其他绕组开路的情况下，测量变压器的空载电流和空载损耗的试验。

变压器容量特性测试仪本身可产生三相精密测试交流电源，输出三相标准正弦波信号，失真度小于0.2%，内置高效能充电电池，在进行变压器容量和短路损耗的试验时不需要外接任何电源以及调压器或升流器等辅助设备，一次充满可连续测试500台以上变压器。

按变压器的效率最高时的负荷率βM来计算容量
当建筑物的计算负荷确定后，配电变压器的总装机容量为：
S=Pjs/βb×cosφ2(KVA) (1)
式中Pjs——建筑物的有功计算负荷KW;
cosφ2——补偿后的平均功率因数，不小于0.9;
βb——变压器的负荷率。
因此，变压器容量确定就在于选定变压器的负荷率βb。
我们知道，当变压器的负荷率为：
βb=βM=Po/PKH (2) 时效率最高
式中Po——变压器的空载损耗;
PKH——变压器的短路损耗。
ZSRS-8000变压器容量空负载损耗测试仪容量测量范围：20kVA~100000kVA。
电池剩余电量百分数指示功能。
大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好。
220KV变压器容量特性测试仪可随时将测试的数据通过微型打印机将结果打印出来。
中试控股测试结果存储功能，可存储200组容量测试数据。
技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.2%
电流：±0.2%
220KV变压器容量特性测试仪功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg

结构外观

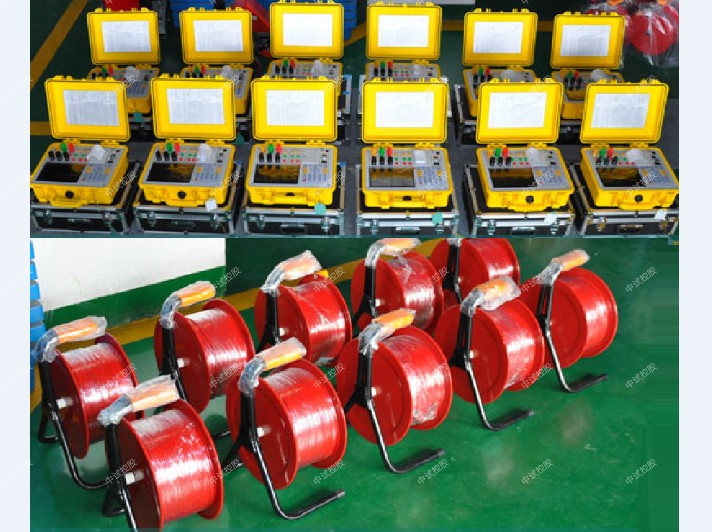

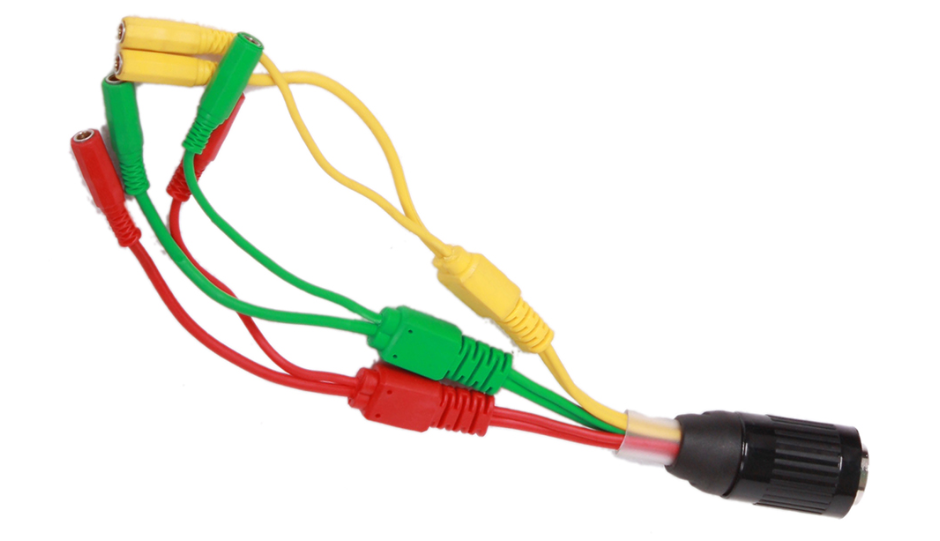

220KV变压器容量特性测试仪由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

三相空载测试过程分两步：a、接好测试线，用调压器慢慢升压，直至达到额定电压值；b、按下确定键，中试控股仪器自动将测试结果和判定结果计算出来。其中图17显示的是测试过程中的实时数据，不断在刷新；包括各相实测的电压、电流、功率、三相平均电压、空载电流百分比、空载损耗等。判定结果包含判定形式（变压器的能耗等级），实测空载损耗、校正到额定条件的空载损耗、查表得来的标准损耗、校正损耗对国标损耗的百分比误差、空载电流百分比、校正到额定条件的空载电流百分比数值、国标规定的空载电流百分比数值、实测空载电流百分比对国标空载电流百分比的误差。中试控股
