变压器耐压试验中需要注意哪些事项？

变压器能否可靠工作，最重要的指标就是绝缘结构。据有关部门调查统计，中试控股变压器发生的故障有60％左右是在绝缘系统中，35KV40000kVA变压器耐压测试仪可见对变压器绝缘性能进行质量检测，是何等的重要。国家标准GB 19212.1-2003《电力变压器、电源装置和类似产品的安全第1部分:通用要求和试验》对低压变压器工频耐压试验的电压值、受试部位等都有较详细的规定。 本人长期从事低压变压器设计工作，总结了一些耐压试验中应该注意的问题，在此作简要分析。

一、耐压试验步骤

在试验中应严格按照下列步骤进行操作，这样才能保证试验结果的正确判断和测试过程的安全保障。

1．检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。

2．中试控股检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。

3．将试验设备的高压输出端短路，通电检查过电流继电器是否动作，或是否 发出击穿信号。

4．将试验设备的测试夹分别接在规定测试的部分（变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上）。

5．操作试验设备升压。升压初始，慢慢升至规定值的一半（应避免跳跃），然后迅速增加至规定电压值（整个升压过程大约在10 s），历时1min ，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。

切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。

二、耐压试验结果的判断方法

如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：

1．中试控股用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿；或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。

2．若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙击穿（尘埃等物质引起），我们通常称为飞弧 。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。

三、试验所用高压设备的容量的计算与分析

中试控股试验所用设备中升压变压器容量应根据被测变压器的容量来决定。如果容量太小，施压时因泄漏电流剧增会造成变压器输出电压明显降低，影响对测试结果的正确判断。升压变压器一般要满足两个条件：（1）在正常连续耐压试验时，变压器绕组温升不应超过允许值；（2）当被测变压器击穿时变压器要能提供足够大的电流通过绝缘的击穿点。

根据第一个条件可用近似公式估算升压变压器容量：

其中： ——试验变压器容量，kVA——试验频率，HZ——试样绝缘几何容量，

如果按式（3-1），低压变压器耐压试验变压器容量一般选用0.5kVA以上是可行的，但由于变压器容量与其短路阻抗有关，变压器短路阻抗必须足够小，以保证在可能最小试验电压下被试变压器击穿时电流输出不小于0.5A，该电流值是IEC规定的。此电流实际上也就是变压器输出时高压绕组的短路电流，一般 ％取5 10之间。因此变压器容量可用式（3-2）表示。

其中：S——变压器容量，KVA——变压器输出最高试验电压，KV——变压器输出最小低试验电压，KVI——试样击穿时变压器必须输出的电流， 规定——变压器短路阻抗百分值，在5-10之间。

根据低压电器产品标准取 ＝3.5KV， ＝1KV, I=0.5A, ％取10，代入式（3-2）得：（kVA）

从上面的计算结果可以看到一般情况下试验变压器容量大于0.6 kVA即可，但考虑留有余地取0.75 kVA。

四、耐压试验设备动作电流

低压变压器耐压试验中，在试验电压作用下， 变压器绝缘介质中的电场强度达到某一临界值时，其绝缘性能开始丧失，泄漏电流剧增，当达到耐压设备高压侧过电流继电器预先规定的电流值时，继电器动作，切断高压输出。耐压试验一般均以继电器动作与否来判定是否击穿，因此过电流继电器的电流整定直接关系到对试品能否正确评判，一般低压电器相关标准明确规定100mA为高压侧过电流继电器的整定值。

耐压试验，又称电气强度试验或介电强度试验，是证明设计、选材和制造工艺的合理性。也是考核变压器安全性能的非常重要的试验项目之一。其目的在于检验变压器能否在实际运行中长期工作，而不致发生绝缘被施加的额定电压出现飞弧事故。

ZSBP-75KVA/75KV触摸屏变频串联谐振成套装置、35KV40000kVA变压器耐压测试仪

一、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  75KVA；

  3、输出电压：     75KV，

  4、输出电流：      1A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、ZSBP-75KVA/75KV触摸屏变频串联谐振成套装置、35KV40000kVA变压器耐压测试仪设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求



三、系统配置及具体参数

1、变频控制电源8KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  8KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  32A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量：16Kg

2、 ZSBP-75KVA/75KV触摸屏变频串联谐振成套装置、35KV40000kVA变压器耐压测试仪励磁变压器8KVA            1台

a) 额定容量:    8KVA

b) 输入电压:    250V

c) 输出电压：  2KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    50Kg;

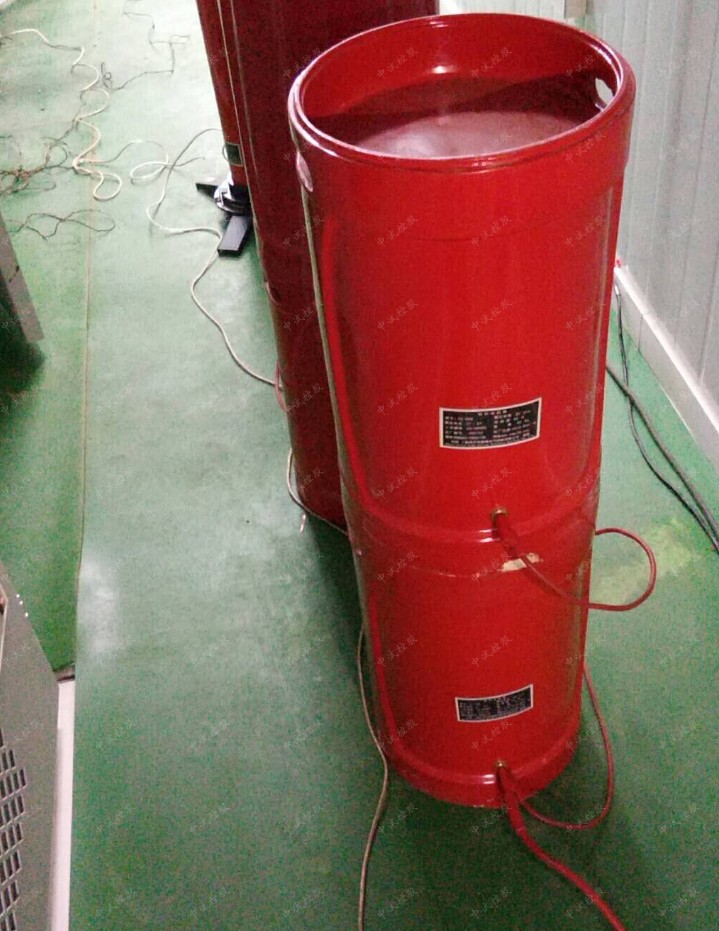

3、高压电抗器 25/25         3台

a) 额定容量：   25KVA

b) 额定电压：   25KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  油浸式；

    g)  重    量：40Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-80/0.001                 1台

a) 额定电压：    80KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。

五、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、ZSBP-75KVA/75KV触摸屏变频串联谐振成套装置、35KV40000kVA变压器耐压测试仪成套装置试验

（1）  耐压试验：1.1额定电压下，耐压1min；

（2）  短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；





 试验结果的分析判断：
