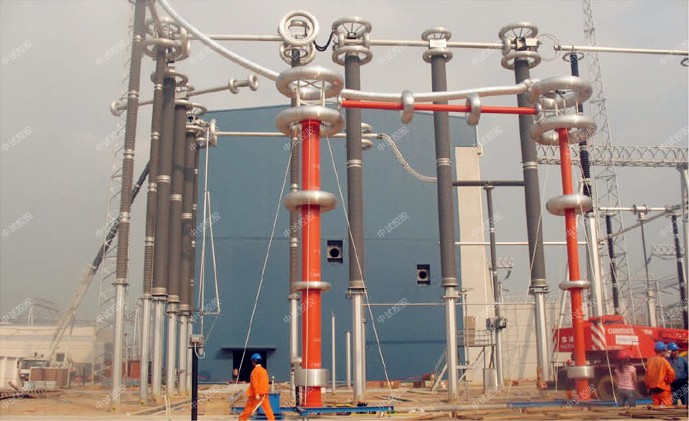

220kv电缆耐压试验装置

变频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功 能，过压过流保护值可以根据用户需要整定，试品闪络时闪络 保护动作并能记下闪络电压值，中试控股以供试验分析。

变频串联谐振试验装置容量上选择按照规程要求，中试控股确定最高试验电压。电容量的选择(uf)。根据被试品最大电容量确定，装置最大容量：P=UI×1.25 (kVA) 。

谐振容量选择参考标准：

试验电流： I=2πfCU×10-3 (A) 频率的选择(HZ)

1、发电机―――50HZ，取 50HZ

2、变压器―――45~65HZ，取 50HZ

3、GIS、开关、母线―――30~300HZ，取 45HZ

4、电力电缆：30~300HZ，取 35HZ 电压的选择(kV)

整个试验装置单件重量很轻，最大不超过65kg，便于现场使用。

ZSBP-88kVA/44kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．220kv电缆耐压试验装置装置具有过压、过流、零位启动等保护功能　　

四、被试品对象及试验要求

1、10kV/300mm2电缆2km交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：88kVA

2） 额定电压：22kV；44kV

3） 额定电流：4A；2A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

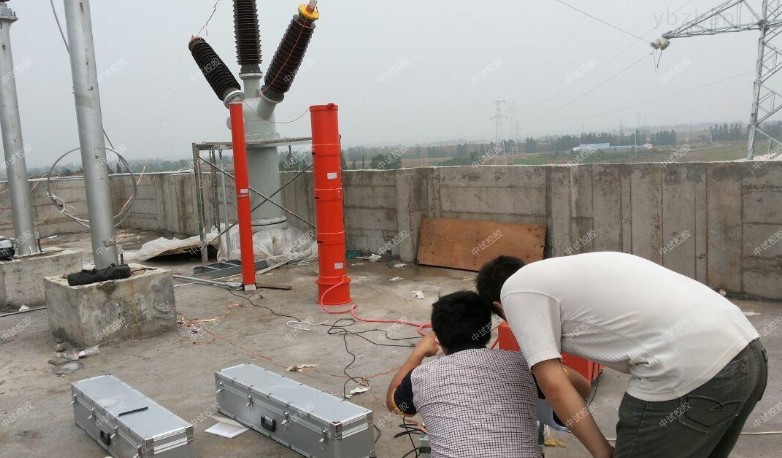

八、试验时设备组合方式

试验时设备使用关系列表

九、系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1.5/3kV/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：45kg

(三) 高压电抗器ZSDK-44kVA/22kV 2节

1) 额定容量：44kVA;

2) 额定电压：22V

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约45kg

（四）电容分压器ZSFRC-2500pF/50kV 1套

1) 额定电压：50kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6 kg

220kv电缆耐压试验装置广泛用于电力、冶金、石油、化工、铁路等行业大容量,高电压的电容性试品的交接和预防性试验。

中试控股串联谐振装置进行耐压试验时调频方式采用固定电感电抗器,测试电路通过调节励磁电源的频率达到谐振状态。

串联谐振装置具有体积小、重轻、品质因数高、使用方便的特点，在现场测试中逐渐取代。

串联谐振是一种谐振电流滤波电路，它可以改善电源电压波形的畸变,获得良好的正弦电压波形,有效地防止谐波尖峰对受试者的有害影响。

220kv电缆耐压试验装置在串联谐振状态下，当被测产品绝缘薄弱时,电路立即断开,测试产品的电压迅速下降到测试电压的十分之一 , 流过击穿点的电流也迅速下降,大大降低了被测设备损坏的风险, 避免了通过测试变压器进行电压测试时击穿后电流急剧增加, 对测试产品造成严重损坏。

中试控股励磁变压器的容量和电压仅为试验电压和容量的1/q。试验设备体积小,重轻,非常有利于现场试验。
