氧化锌避雷器测试仪主要用途有哪些？

当我们接触氧化锌避雷器测试仪的时候，可能不太清楚氧化锌避雷器的用途到底是做什么用的，这里我们可以给大家简单的介绍一下，氧化锌避雷器测试仪最主要的用途是用来检测氧化锌避雷器的电器性能怎样的。通过监测氧化锌避雷器的电器性能的好坏来确保氧化锌避雷器可以正常的运作。
我们都知道避雷器是专门用来保护电器设备在雷雨天的情况下也能正常使用，而避雷器的电器性能则需要避雷器测试仪来监测。
避雷器耐压试验装置的操作非常简单，在使用上也非常方便，在监测氧化锌避雷器的测量全过程中，运用数字波形分析技术，采用先进的软件技术抗干扰方法等，使得仪器的测量结果既准确又稳定，另外具备打印功能和电池充电功能，这样的设计方式让试验人员在现场使用的的时候非常方便，不用担心设备在测试过程中没电，并且打印功能可以及时打印现场测试数据，为现场试验提供有效的试验数据。
更专业一些的说法是，氧化锌避雷器阻性电流测试仪可以测量氧化锌避雷器的全电流、阻性电流以及其谐波、工频参考电压以及其谐波、有功功率和相位差等。基本上试验人员需要的数据都可以通过氧化锌避雷器测试仪的监测来得到。
氧化锌避雷器测试仪的用途还表现在一些实际的应用场景当中，比如避雷器发生热击穿的情况时导致的电器设备发热功率大于散热功率，这时候我们需要氧化锌避雷器测试仪来测试它的数据参数。还有当避雷器内部受潮出现密封不严，甚至在内部有水分渗入的时候，都会使避雷器发生总电流增大的现象，而受潮严重的话会引起避雷器爆炸。而避雷器是否受潮，我们都可以通过氧化锌避雷器测试仪的测试而检测出来。
对于这些可能发生的故障进行预测，是很好的安全防御措施，只要能把故障或者安全事故在没发生的情况下检测出来，氧化锌避雷器的用途和价值就得到很好的体现了。

ZSZGF-60KV、5mA直流高压发生器/避雷器耐压试验装置
直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
仪器功能
本避雷器耐压试验装置适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。

仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

技术参数
规格 60/5
额定电压（kV） 60
额定电流（mA） 5
额定功率（W） 300
整机质量（kg） 9
整机体积（mm³） 465*390*190
倍压筒高度（mm） 440
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10%　50HZ
工作环境 温度： -10-40℃
 相对湿度：室温为25℃时不大于85%（无凝露）
 海拔高度：1500米以下

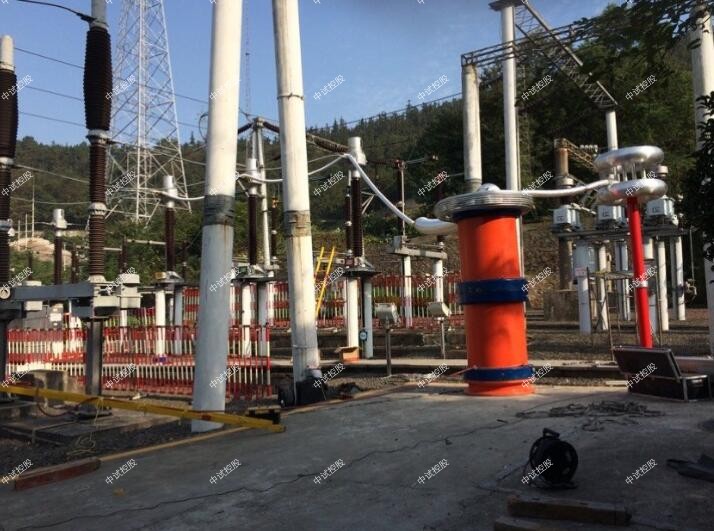

ZSBP-75KV75KVA串联谐振试验装置/避雷器耐压试验装置

一、应用范围

变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

适用于大型发电机组、电力变压器工频耐压

适用于电力变压器的感应耐压试验

二、主要性能指标及特点

2．1主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

2．2主要特点

2．2．1体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2．2．2安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

2．2．3试验的等效性好

采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

ZSYD(J/Z)-5KVA/50KV高压试验变压器/避雷器耐压试验装置
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

怎么判断避雷器的绝缘性能？

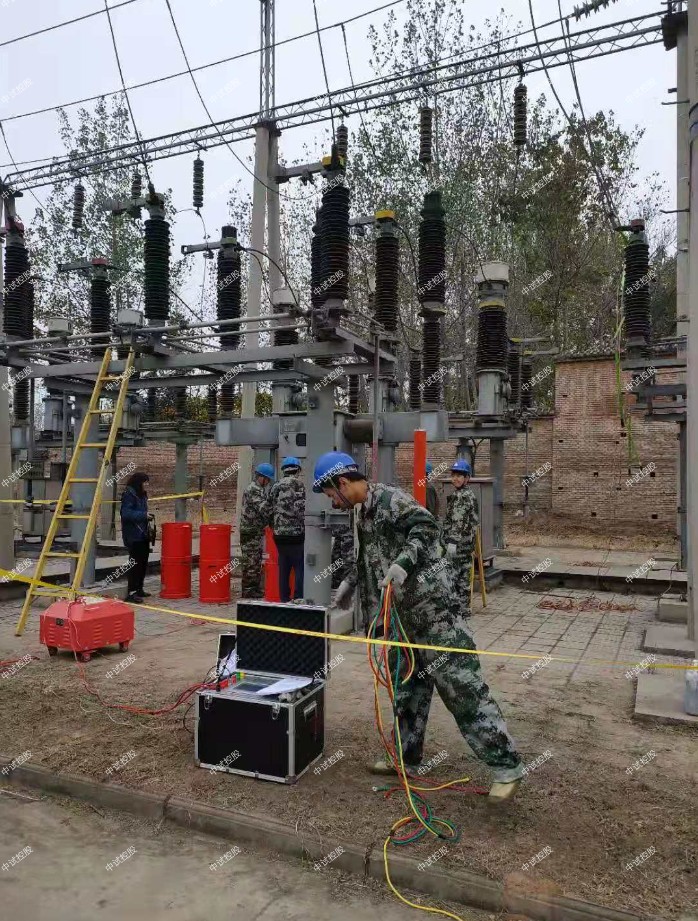

变电站和发电站内有很多的氧化锌避雷器，在长时间使用之后，需要定期取下来做绝缘性能试验，看看氧化锌避雷器的性能如何，因此需要用到氧化锌避雷器测试仪，用该设备来对氧化锌避雷器进行性能测试，并得出测试参数，那么怎么根据参数来判断避雷器的性能呢？
1、阻性电流的基波成分增长较大，谐波的含量增长不明显时，一般表现为污秽严重或受潮。
2、阻性电流谐波的含量增长较大，基波成分增长不明显时，一般表现为老化。
3、仅当避雷器发生均匀劣化时，底部容性电流不发生变化。发生不均匀劣化时，底部容性电流增加。避雷器有一半发生劣化时，底部容性电流增加最多。
4、相间干扰对测试结果有影响，但不影响测试结果的有效性。采用历史数据的纵向比较法，能较好地反映氧化锌避雷器运行情况。
5、避雷器性能可以从阻性电流基波判断，也可以从电流电压相角差Φ判断更有效，因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%，对应的φ为75°
氧化锌避雷器测试仪测试完毕之后，结果的如何判断，非常重要，如果不知道测试数据怎么解读，那么测试就变得毫无意义，因此电力工作者需要熟练掌握好这一技能。
