电磁式电压互感器的交流耐压试验有两种加压方法。

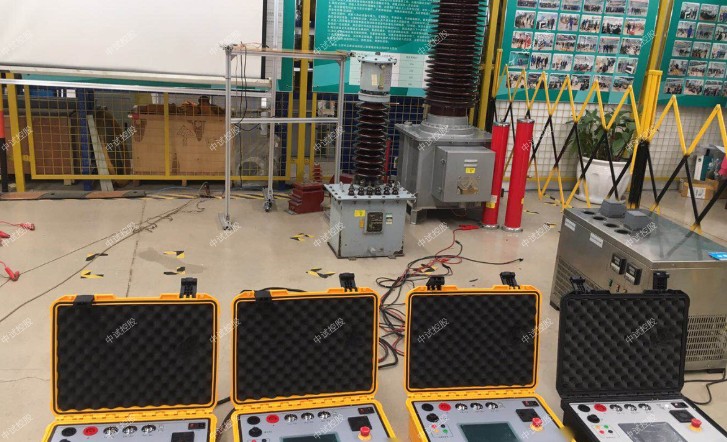

一种方式为用试验变压器或串联谐振装置等工频耐压设备外 施工频试验电压。该加压方式适用于额定电压为35kV及以以下的全绝缘电压互感器的交流耐压试验。试验接线及方法与电力变压器的交流耐压试验相同。35kV以上的电压互感器多为分级绝缘，其一次绕组的末端绝缘水平很低，一般为5kV左右，因此一次绕组末端不能与首端承受同一试验电压，而应采用感应耐压的加压方式，即把电压互感器一次绕组末端接地，从某一二次绕组加压，在一次绕组感应出所需的试验电压。这种加压方式一方面使绝缘中的电压分布同实际运行一致；

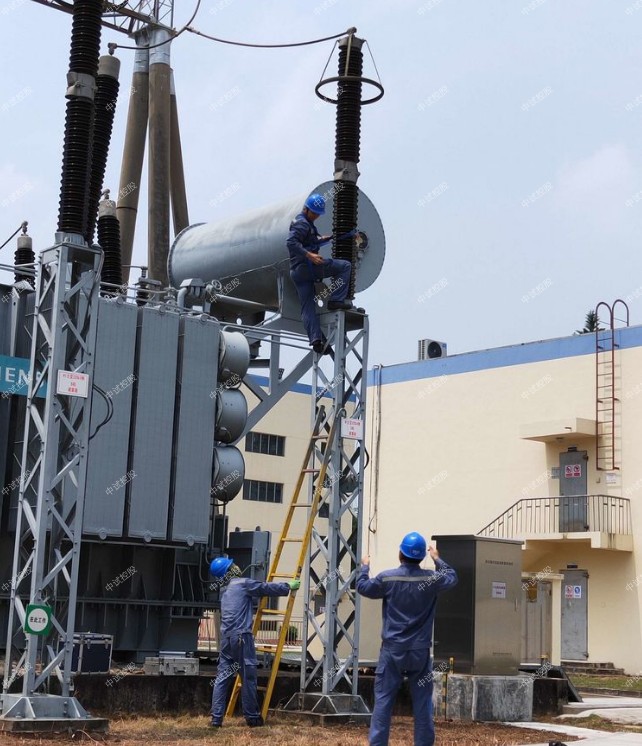

另一方面，一次绕组首尾两端的电压比额定电压高，中试控股绕组电位也比正常运行时高得多，因此交流耐压试验可同时考核电压互感器一次绕组的纵绝缘，从而检验出由于电压互感器中电磁线圈质量不良如露铜、漆膜脱落和绕线时打结扥个原因造成的纵绝缘方面的缺陷。为了避免工频试验电压过高引起铁芯饱和损坏被试电压互感器，必须提高工频试验电压的频率。制造厂多采用中频发电机组作为试验电源，而现场试验常采用电子式变频电源或三倍频电压发生器。倍频感应耐压试验在二次绕组ax侧施加倍频电压，从辅助二次绕组aDxD侧测量。一次绕组试验电压按出厂电压的85%进行试验，出厂值不明的按试验电压进行试验。倍频感应耐压试验电压同工频交流耐压试验的试验电压。中试控股
串级式或分级绝缘式互感器用倍频感应试验，试验中应考虑互感器的容升电压。根据有关资料介绍，3倍频耐压时，各电压等级的电压互感器容升电压。比如66kV设备应耐压120kV，考虑容升4%，则由辅助二次绕组测得试验电压换算到一次绕组为120kV时，一次绕组实际电压已达120＋120×4%＝124.8(kV)。
电压互感器感应耐压前后应做空载试验，以确定电压互感器一次绕组是否存在匝间短路。
